Tutoriel Satellite Tooway Nordnet

13 janvier 2017

Comment se servir du Satellite NordNet pour obtenir une connexion internet

Matériel utilisé

• 1 Smartphone avec les applicatifs :
 o Bearing Navigation
 o Rapporteur
 o Kasat Pointer

  1

• 1 parabole NordNet + pied + tube de fixation
• 1 câble coaxial 20m
• Du poids pour tenir le pied de la parabole
• 2 tendeurs pour rigidifier le tube de la parabole
• 1 modem NordNet Tooway
• 1 routeur Wifi Nordnet
• 1 switch
• 1 câble RJ45 100m + (1 câble RJ45 2m par ordinateur à connecter)

Fixation de la Parabole

• Choisir un emplacement assez ouvert, sans obstacles à la réception du signal (des arbres, des bâtiments, etc.)
• Fixer le tube sur le pied à l’aide des 2 tendeurs
• Bloquer le pied à un endroit le plus plat et horizontal possible, grâce au poids (souvent on s’en sert d’une voiture que l’on fait rouler sur le socle)
• Fixer la parabole sur le tube sans serrer complètement les écrous
• Activer le GPS du Smartphone / Ouvrir Bearing Navigation / start new track / Draw a Bearing Line : 174 Degrees 1500 Meters / essayer de marcher sur la ligne indiquée pour trouver la bonne direction du satellite (la valeur de 174° est pour Avignon, elle peut-être différence en fonction des endroits où vous vous trouvez)

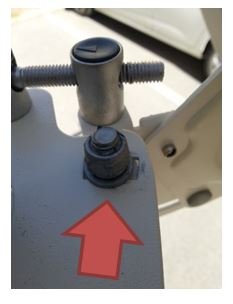

• Centrer l’écrou ci-dessous dans son logement en agissant sur la vis sans fin

2

• Pointer le satellite vers la direction trouvée
• Régler l’inclinaison de la parabole à 39 deg par rapport à la verticale à l’aide de Rapporteur

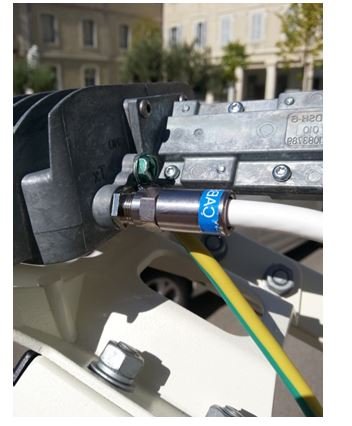

• Brancher le câble coaxial sur la parabole et sur le routeur NordNet Tooway

31

• Allumer le routeur NordNet Tooway 


Obtention du signal internet

Par un ordinateur

• Brancher l’ordinateur sur le routeur NordNet Tooway avec un câble RJ45 2m

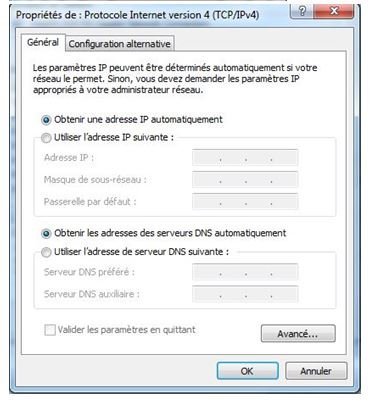

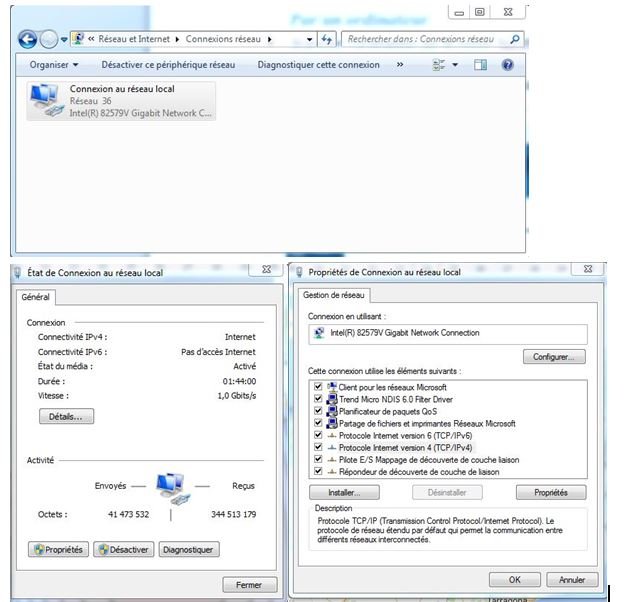

• Mettre l’ordinateur en DHCP

  4
5

• Sur un navigateur internet, taper : 192.168.100.1/install

6

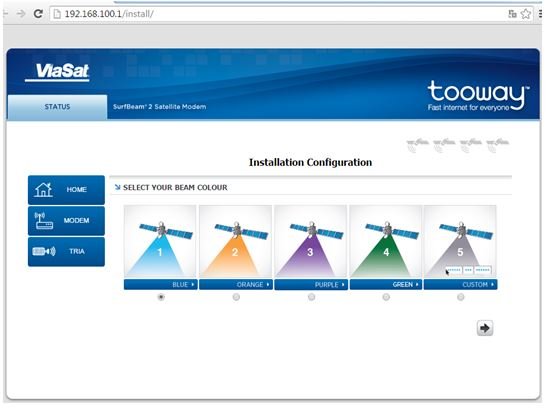

• Choisir la Zone (Vaucluse = Blue) et cliquer sur la flèche

Par un Smartphone

• Brancher le routeur NordNet avec un cable RJ45 sur le Routeur Wifi prise Ethernet Rouge
• Se connecter au routeur en Wifi par le Smartphone
o Réseau : NordNet-1C7D
o Mot de passe : (voir sur la box)
• Lancer Kasat Pointer
• Appuyer sur Démarrer l’installation


Finalisation de l’installation

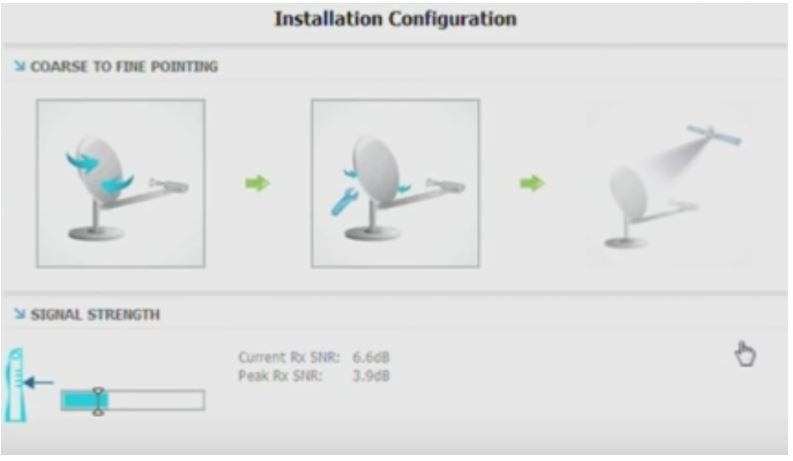

• Régler la position verticale et horizontale de la parabole jusqu’à ce que le bip soit continu (en général, la force du signal se situe entre 10dB et 14dB).

7

• Cliquez sur suivant et attendre la fin du processus de configuration

https://www.youtube.com/watch?v=yUBZ4-7NY4Q

Le switch sert à partager la connexion internet avec plusieurs ordinateurs.
Le câble RJ45 100m sert à connecter le routeur NordNet à la parabole en gardant une bonne distance entre les deux.


ATTENTION  : Si la parabole n’est pas installée dans les départements compris dans les cercles ci-dessous, il faudra appeler Nord Net pour leur demander de reconfigurer la parabole selon le nouvel emplacement. NordNet effectue le changement dans 48h maximum.

o Assistance à l’installation : 08 00 66 55 11, du lundi au vendredi 8h30-21h, le samedi 9h-21h, le dimanche 10h-18h
o Assistance technique : 0 892 70 20 33, du lundi au vendredi 8h30-20h, le samedi 9h-18h

AvignonEvryLourdesToulon
Azimut174171167176
Elévation39343940
CouleurBleuVioletVertBleu
Code Postal8400083120

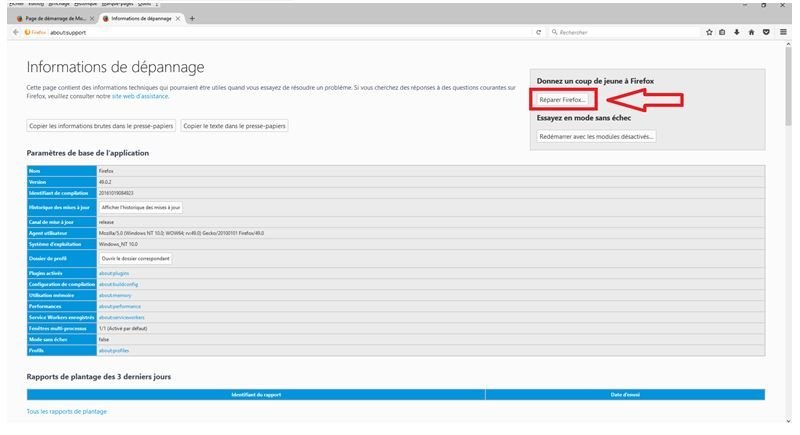

Attention ! Problème avec les fichiers CACHE du navigateur internet : (ex. Firefox)

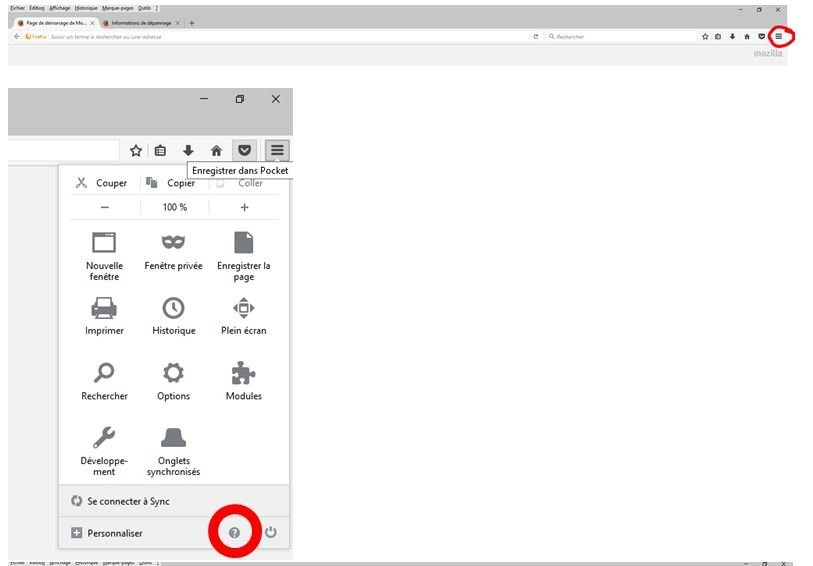

Ouvrir le Menu

8

9
